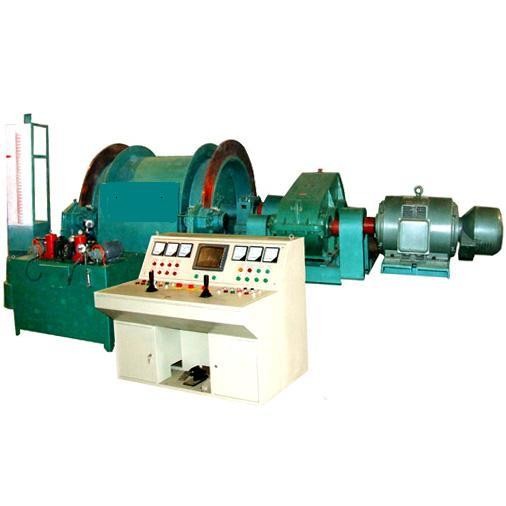

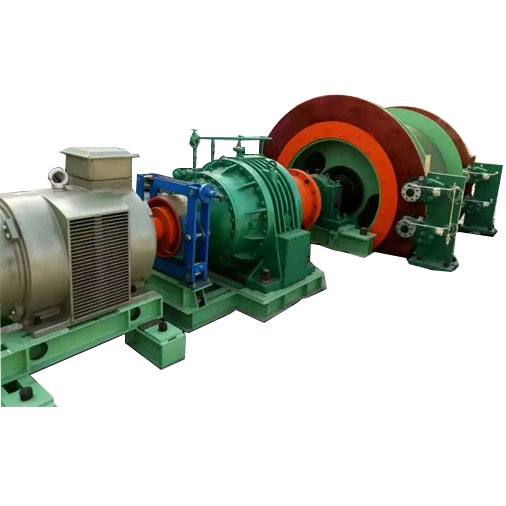

防爆提升絞車主要結構有哪些
該產品具有技術，設計緊湊，外形美觀，結構簡單，操作、防止容器上、下過維修、安裝方便，起動平穩等優點。主要用于煤礦、金屬礦、非金屬礦的傾斜巷道和豎井，用以提升煤炭、礦石、矸石；升降人員；下放材料、設備工具等。那么你們了解礦用絞車具體有哪些組成部分嗎？下面鶴壁雙民就為大家講解一下！
主要部件結構！1、主軸裝置！本絞車卷筒為整體式，便于用戶現場安裝，卷筒殼、制動盤為16Mn板，輪轂為45#鑄鋼，強度好堅固耐用又。2、減速器！減速器為兩級減速，高速軸上加工了兩個相同一齒輪，用戶在一個齒輪磨損嚴重后，可調換過來，用另一個齒輪解除了用戶購一軸之憂。軸兩端軸承的潤滑采用飛濺式，既簡單又方便還不外泄。3、液壓系統！用途產生高壓油控制盤形制動器。JK礦井提升機采用可調電氣延時二級制動液壓站，采用比例閥調節壓力，配置兩套電動機、泵及調壓裝置，一套運行，一套備用，以保證提升機可靠運行。液壓元件均采用集成方式布置在油箱面板上面，便于檢修維護。4、盤形制動器！優點！克服了杠桿式制動器一些缺點，結構緊湊、性好、動作靈敏，JK礦井提升機，便于礦井提升自動化。5、深度指示器！深度指示器就是給司機指示提升容器在井筒中的位置的，除此之外，其上還裝有上下過卷開關，防止容器上、下過卷。同時還裝有警鈴，當容器接近停車位置時發出減速信號。本機采用的牌坊式深度指示器。它的運動是通過兩個鏈輪和套筒滾子鏈傳的。結構簡單，指示可靠。
聯軸器：聯軸器起著傳遞扭矩的作用，本絞車使用了兩個梅花形彈性聯軸器，首先是電機與減速機之間；第2個是減速機與主軸之間。7、保護裝置！(1)防止過卷裝置(2)防止過速裝置(3)過負荷和欠電壓保護裝置(4)限速裝置(5)深度指示器失效保護裝置(6)閘間隙保護裝置(7)松繩保護裝置(8)滿倉保護裝置(9)減速功能保護裝置防止過卷裝置、防止過速裝置、限速裝置和減速裝置應設置為相互獨立的雙線型式。立井、斜井纏繞式提升裝置應假設定車裝置。電控裝置分為三種！普通電控、PLC電控、變頻電控。變頻電控主要配置！操作臺、電源柜、電阻柜、變頻器柜工作原理！變頻調速方法是異步或同步電動機，利用改變定子頻率的方法從而改變電機同步轉速的方法實現調速。電機性能好、工作穩定。
